Avion Voltige – PilotRC – Raven 103 (env. 2,62m) – Bleu Blanc Rouge

Le Pilot-RC Raven 103″ est un avion RC acrobatique ARF de 2,62 m d’envergure, conçu pour une motorisation essence de 80 à 120 cc ou électrique équivalente. Sa construction hybride en bois et matériaux composites est destinée à la voltige de précision et au vol 3D. Pilot-RC annonce un poids de 12,6 kg.

Description courte

Le Pilot-RC Raven 103″ est un avion RC acrobatique ARF de 2,62 m d’envergure, conçu pour une motorisation essence de 80 à 120 cc ou électrique équivalente. Sa construction hybride en bois et matériaux composites est destinée à la voltige de précision et au vol 3D. Pilot-RC annonce un poids de 12,6 kg.

Description longue

Le Pilot-RC Raven 103″ est un avion radiocommandé de voltige de grande taille, développé pour associer l’agilité nécessaire au vol 3D à la stabilité et à la précision recherchées dans les figures acrobatiques. Pilot-RC indique que sa conception résulte de trois générations de prototypes.

Avec une envergure de 2,624 m et une surface alaire de 11 890 cm², ce modèle est prévu pour recevoir un moteur essence de 80 à 120 cc ou une motorisation électrique équivalente.

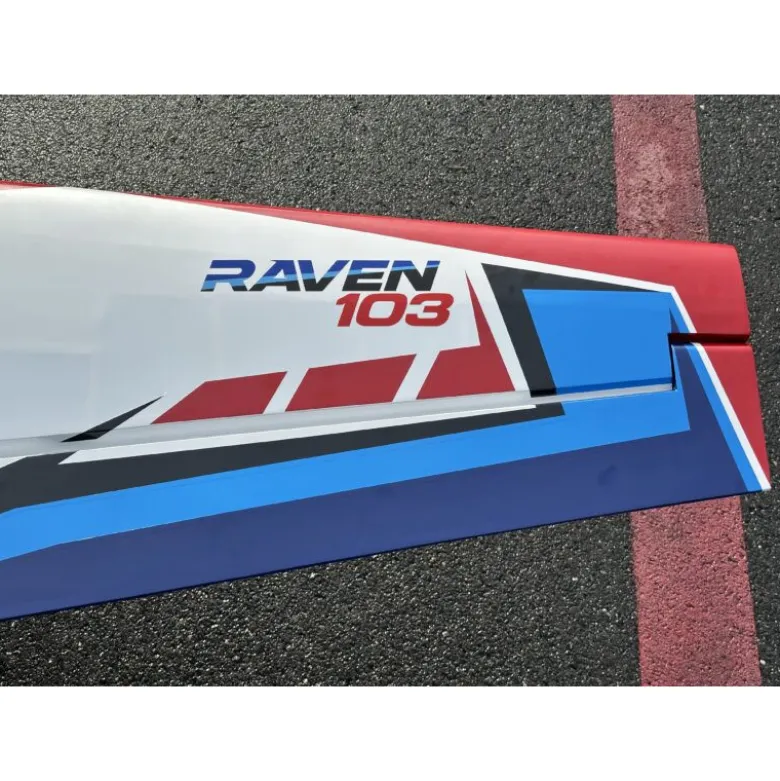

Sa cellule bénéficie d’une construction hybride associant le bois et des matériaux composites. Les ailes sont spécialement renforcées et disposent d’un contrepoids en bout d’aileron. Celui-ci permet de rapprocher le servo extérieur du servo intérieur afin d’alléger l’extrémité de l’aile.

Le système de montage rapide Pilot-RC équipe les ailes, le stabilisateur et la verrière. Les ailes et le stabilisateur sont démontables sans outil afin de faciliter le transport et la préparation sur le terrain.

Les charnières sont installées, collées et goupillées en usine. La position du moteur est gravée au laser et le capot moteur se fixe depuis l’intérieur, sans vis apparente à l’extérieur. La structure ouverte facilite l’installation de silencieux de type canister.

Caractéristiques techniques

Modèle : Raven 103″

Type : avion RC acrobatique ARF

Envergure : 2 624 mm

Longueur : 2 580 mm avec le cône d’hélice

Surface alaire : 11 890 cm²

Poids annoncé : 12,6 kg

Construction : structure hybride en bois et matériaux composites

Entoilage : appliqué sur une base Oracover

Motorisation recommandée : moteur essence de 80 à 120 cc ou motorisation électrique équivalente

Servos nécessaires : 7 servos à couple élevé, plus un servo de gaz avec une motorisation essence

Configuration des ailerons : deux servos par aileron

Configuration de la profondeur : un servo par demi-profondeur

Configuration de la direction : un ou deux servos en montage push-pull

Diamètre du cône d’hélice : 5 pouces, soit environ 127 mm

Éléments fournis

Le kit comprend notamment :

la cellule préfabriquée et entoilée ;

le train principal en fibre de carbone ;

le train arrière ;

les tubes de jonction des ailes ;

les guignols de commande en fibre de verre ;

les roues, axes et carénages de roues ;

une partie inférieure transparente de capot servant de gabarit de découpe ;

les charnières installées ;

la verrière prémontée ;

le réservoir et ses durites préparés ;

la prise de remplissage et la mise à l’air du réservoir ;

les tringleries préparées avec chapes à rotule ;

un cône d’hélice assorti en carbone de 5 pouces ;

les déflecteurs destinés au refroidissement des cylindres.

Équipements complémentaires nécessaires

Pour terminer et faire voler le modèle, il faut notamment prévoir :

un moteur essence de 80 à 120 cc ou une motorisation électrique équivalente ;

sept servos à couple élevé ;

un servo de gaz supplémentaire avec une motorisation essence ;

un émetteur et un récepteur ;

une hélice ;

les batteries adaptées ;

un système de gestion de l’alimentation ;

les rallonges de servos ;

les accessoires nécessaires à l’installation de la motorisation choisie.
