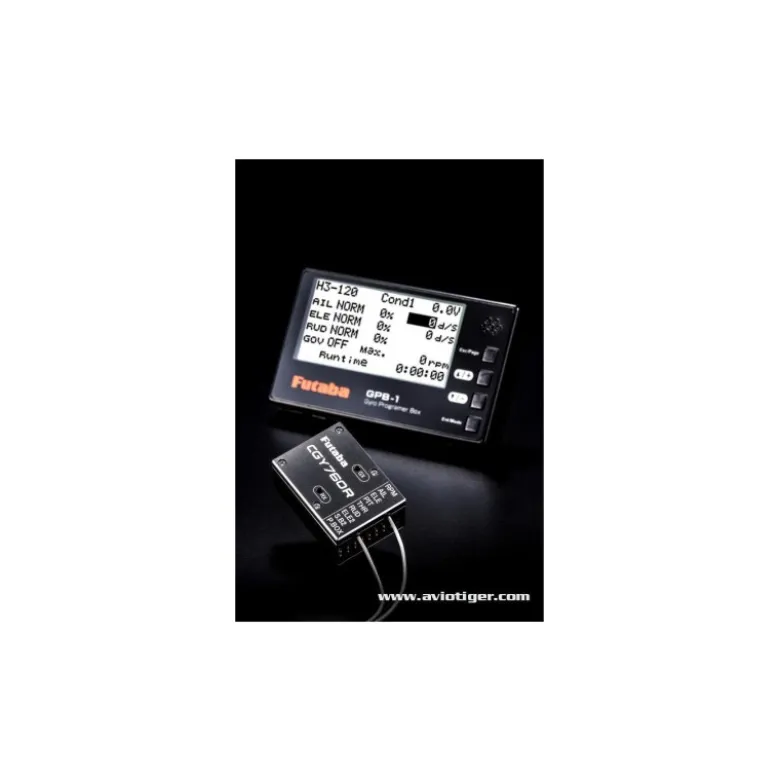

GYRO CGY760R AVEC BOITIER PROGRAMMATION

Le tout nouveau CGY760R est un gyroscope à maintient de cap intégrant le récepteur et régulateur de vitesse.

Cette version inclut l’unité GPB-1 (Boitier de programmation)!

Caractéristiques de CGY760R:
– Facilité d’installation : tout en un !
– taille: 37,5 x 26,8 x 16,0 mm
– poids: 20,2 g
– Boitier avec anodisation aluminium.
– Trous pour fixation sur châssis de l’hélicoptère.
– Mise à jour disponible (CIU2 ou CIU3 nécessaire)
– Réglages possibles via l’émetteur et le boitier GB1
– Le servo swash 760 uSec (en cours de planification) sera disponible à une date ultérieure.

Section gyro:
Contrôle PID déjà éprouvé sur le CGY750.
Montage dans plusieurs sens.
Anticouple :
– ServoS numériques (1520uSec / 760uSec) et analogiques (1520uSec) sont disponibles.
– 2 types de méthodes de réglage, 3D et Sports.
– certains programme pré établie.

Cyclique latéral et longitudinal :
– 2 types de méthodes de réglage, F3C et 3D.
– Prend en charge les types de plateau cyclique H3-90 / H3-120 / H3-140 / H4-00 / H4-45. – Des servomoteurs numériques (1520uSec / 760uSec *) et analogiques (1520uSec) sont disponibles. (* Le mode 760uSec est pour le futur.)
Régulateur de vitesse :
– Boucle de contrôle PID.
– Utilisable pour des vitesses de la tête de 700 RPM à 4000 RPM.
– Des servomoteurs numériques (1520uSec) et analogiques (1520uSec) sont disponibles.
– Régulateur ou mode limiteur de révolution sélectionnable.
– L’algorithme de contrôle de pointe fournit une gouvernance RPM plus cohérente. – Le capteur est compatible avec le GV-1 et le CGY750.
– Le CGY760R prend également en charge un capteur de rotation de plaque arrière en option.
– Les données RPM peuvent être envoyées à l’émetteur. (Fonction de télémétrie)

Récepteur:
– FASSTest (mode 18CH / mode 12CH) et T-FHSS AiR disponible. (Il est sélectionnable sur l’unité GPB-1)
– Antenne « Diversity » (2 antennes sont installées.)
– Fonctions de télémétrie. (Tension de la batterie, capteur S.BUS connecté au port S.BUS2 et données RPM)
– La méthode ID-LINK est identique à celle des autres récepteurs FASSTest ou T-FHSS Air.

GPB-1:
Boîtier de programmation pour CGY760R.
Caractéristiques de GPB-1:
-Boîtier de programmation pour CGY760R. Il est connecté au port dédié sur CGY760R.
– Ecran LCD monochrome 128 x 64 points rétro-éclairé (identique à T12K, T10J et T6K)
– 4 touches de programmation et bip
– L’alimentation est fournie par CGY760R
– Après la mise sous tension, il prend les paramètres de réglage du CGY760R connecté et les mémorise dans une mémoire non volatile.
-Le réglage sans fil de certains paramètres est disponible via la fonction écolage de l’émetteur connecté à GPB-1 par le câble dédié.
