PowerBox Competition SR2

Il y a maintenant 10 ans, soit le mois exact, que le premier Competition SRS est apparu sur le marché. À cette époque, il a jeté un jalon dans la conception redondante des récepteurs utilisant la technologie de bus qui était nouvelle à l’époque. L’affectation libre des sorties, l’adaptation des servos et la connexion aux premiers systèmes de télémétrie ont longtemps été des caractéristiques uniques.
La technologie a évolué et les exigences ont augmenté. Chez PowerBox-Systems, nous sommes fiers de présenter notre développement ultérieur, la PowerBox Competition SR2 . Avec un nouveau design et une technologie de pointe, plus de 20 ans d’expérience dans la conception et la construction d’électronique embarquée ont été intégrés dans un seul appareil.

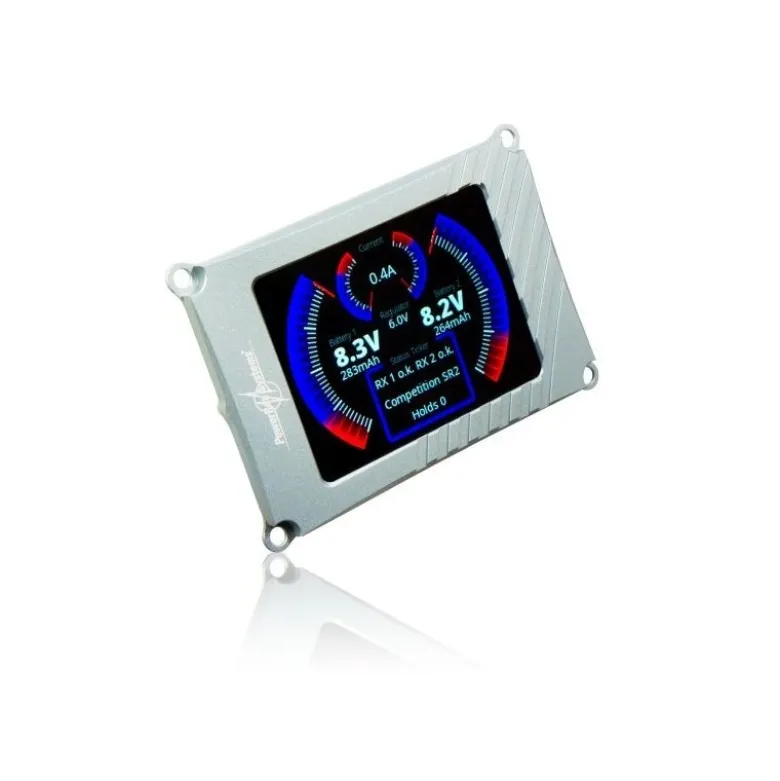

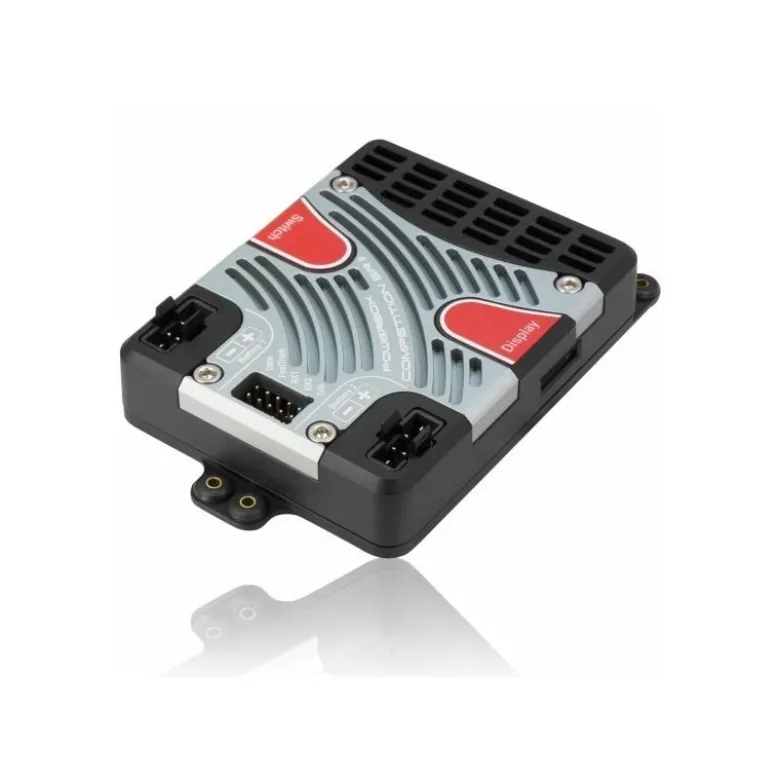

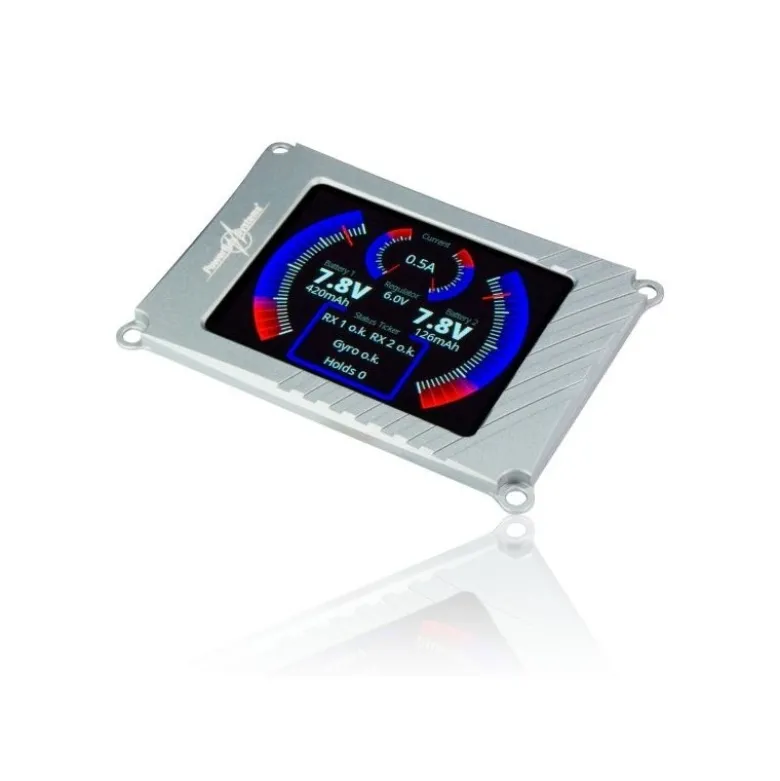

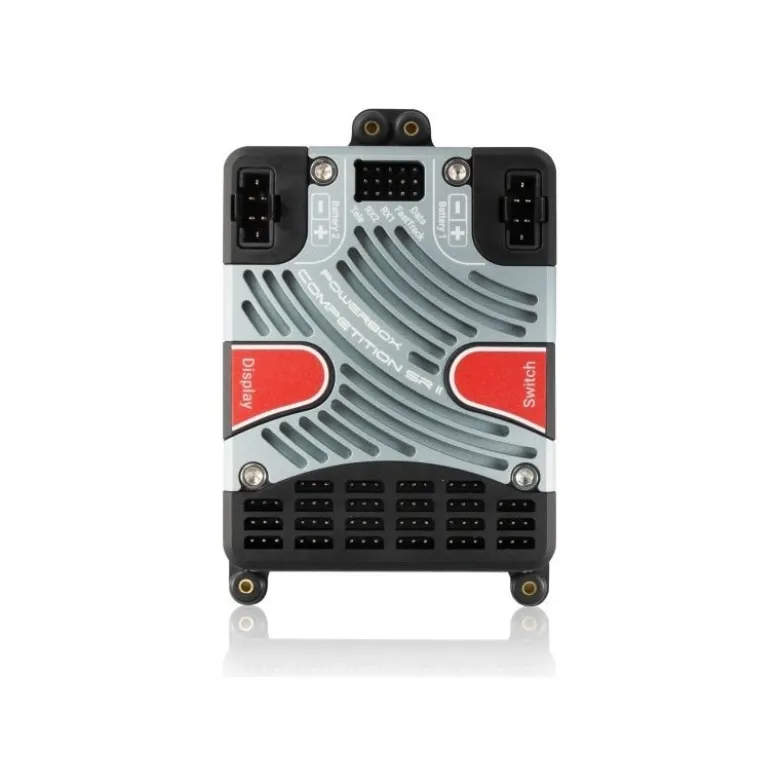

Les changements sont déjà visibles de l’extérieur: le nouvel écran TFT coloré attire le plus l’attention et peut être lu clairement même en plein soleil. La taille de l’écran permet une structure de menu explicite, que nos pilotes d’essai n’ont pas laissé une seule question sur le fonctionnement. Un autre changement visible est le grand dissipateur de chaleur entièrement fraisé, qui augmente considérablement la puissance de l’alimentation. La taille globale du Competition SR2 pourrait être considérablement réduite. Conformément à son design élégant, le commutateur de capteur associé et l’écran TFT ont également été intégrés dans un boîtier en aluminium fraisé.

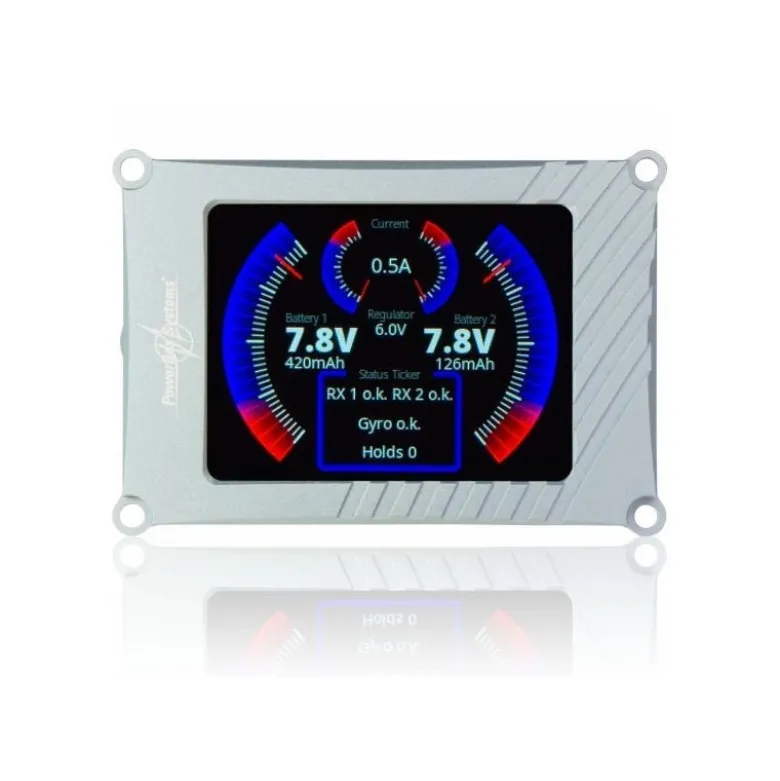

Cependant, les plus grandes innovations ne sont perceptibles qu’après la mise sous tension. Toutes les informations importantes telles que la tension de la batterie, le courant, la capacité utilisée et toutes les informations relatives au récepteur peuvent être consultées en un coup d’œil sur l’écran principal. Les messages d’état relatifs à l’ iGyroSAT ou au GPS III connecté sont également affichés .
Dans le menu lui-même, vous trouverez de nombreuses nouvelles fonctions en 2 langues en plus des éléments de menu familiers dans une structure claire: allemand et anglais!
Le nouveau Competition SR2 a implémenté la technologie iGyro la plus puissante jamais vue par PowerBox-Systems. En liaison avec l’ iGyroSAT disponible en option , 12 axes gyroscopiques sont disponibles, qui couvrent complètement toutes les variantes de modèles existantes.
Un assistant de configuration sophistiqué permet au pilote de configurer des modèles avec, par exemple, deux vecteurs de poussée, des ailerons et des talons en quelques minutes. A la fin de l’assistant, les canaux de l’émetteur sont attribués, les sens de fonctionnement du gyroscope sont définis et les servos sont connectés aux sorties.
Chaque axe gyroscopique individuel peut également être affiné à partir de l’émetteur avec des canaux séparés. Toute une gamme de réglages experts ne laissent rien à désirer lorsqu’il s’agit d’adapter l’iGyro aux besoins individuels après le premier vol de configuration.
L’adaptation des servos n’était pas seulement traitée graphiquement: avec la PowerBox Competition SR2 , la courbe des servos peut maintenant être réglée en utilisant 5 points. L’adaptation automatique des servos a été nouvellement développée. En plus d’un servo principal, jusqu’à deux servos supplémentaires peuvent être facilement sélectionnés et, en appuyant sur un bouton, ces 2-3 servos sont précisément alignés les uns avec les autres en quelques secondes!
Deux séquenceurs de porte indépendants sont intégrés au Competition SR2 . En plus du châssis, les commandes de verrière avec verrouillage peuvent également être implémentées sans dispositifs supplémentaires. Le premier séquenceur de porte peut être appris en quelques minutes à l’aide d’un assistant de configuration – vous avez le choix entre 3 modes. De plus, les réglages spéciaux sont très faciles à régler grâce à la représentation graphique dans laquelle toute la séquence chronologique de la séquence peut être vue en un coup d’œil.
Pour les pilotes PowerBox et Jeti, le Competition SR2 est presque entièrement * contrôlable et réglable depuis l’émetteur! La télémétrie pour les données de la batterie et du récepteur est entièrement étendue pour tous les systèmes pris en charge. Avec le GPS III connecté , les données GPS sont également disponibles – dans la mesure où le système respectif le permet.
* sauf séquenceur et assistant de configuration

Caractéristiques

22 canaux
Support de batterie puissant avec une capacité de charge permanente élevée
Écran TFT 2,4 « lisible à la lumière du soleil
Navigation dans le menu bilingue
Conception toujours double de l’électronique de puissance
Commutateur électronique redondant
Assortiment de servo pour les 22 sorties
Fonction d’automatisation
2 séquenceurs de porte indépendants avec assistant de paramétrage
La dernière technologie iGyro intégrée, avec l’iGyroSAT comme capteur gyroscopique
12 sorties gyroscopiques indépendantes pour: 4x ailerons, 4x élévateur, 4x gouvernail
Les 12 sorties gyroscopiques avec commandes de gain individuelles
Algorithme de contrôle spécial pour les modèles de surface
Détection de tous les mélangeurs dans l’émetteur
4 tensions de sortie sélectionnables: 6,0 V, 7,4 V, 7,8 V ou ouvert
Programmation simplifiée grâce à l’affichage graphique des menus
Réglage de base rapide à l’aide de l’assistant sophistiqué
En option avec GPS III pour la compensation gyroscopique en fonction de la vitesse
Données de télémétrie pour PowerBox P²BUS, Futaba S.BUS2, Jeti Ex-BUS, Spektrum SRXL2, Multiplex M-Link et Graupner HoTT
Transfert des données de la batterie, du récepteur et du GPS *
Fonctionnalité presque complète de l’émetteur pour PowerBox et Jeti
Fréquence d’images servo réglable: 10 ms, 12 ms, 14 ms, 16 ms, 18 ms
Suppression des courants de retour servo
Microprocesseur 32 bits à la pointe de la technologie pour un traitement rapide et précis du signal
Dissipation thermique optimisée grâce au dissipateur thermique fraisé haute performance
Boîtier d’interrupteur et d’affichage en aluminium fraisé et anodisé
Dimensions compactes

Spécifications techniques

Tension de fonctionnement : 4,0 V – 9,0 V
Source de courant : LiPo 2S, LiIon 2S, LiFePo 2S, NiCd / NiMH 5S
Consommation de courant en fonctionnement : 260 mA
Consommation électrique en veille : 30µA
Capacité de charge actuelle : 2x40A (<30s)
Chute de tension : 0,3 V
Tension de sortie : 6.0V, 7.4V, 7.8V, non réglementé
Entrée de signal : en série
Systèmes de contrôle à distance pris en charge : PowerBox, Futaba, Jeti, Spektrum, M-Link et Hott
Redondance du récepteur : SRS
canaux : 26
Sorties servo, total : 22e
Sorties servo, programmables : 22e
Résolution des impulsions d’asservissement : 0,25 µs
Taux de répétition des impulsions : 10 ms, 12 ms, 14 ms, 16 ms, 18 ms
Type de capteur gyroscopique : iGyro SAT externe
Nombre de d. Axes du capteur : 12ème
Affichage : TFT 320 x 240 pixels
Séquenceur de porte, intégré : Oui
Systèmes de télémétrie pris en charge : P²BUS, S.BUS2, EX-Tele, SRXL2, M-Link, Hott
Dimensions : 107 x 69 x 19 mm
Poids : 115 g
Interrupteur du capteur de poids : 15 g
Poids de l’écran LCD : 34 g
Écart de température : -30 ° C à + 105 ° C

contenu de la livraison

PowerBox Competition SR2
Écran TFT

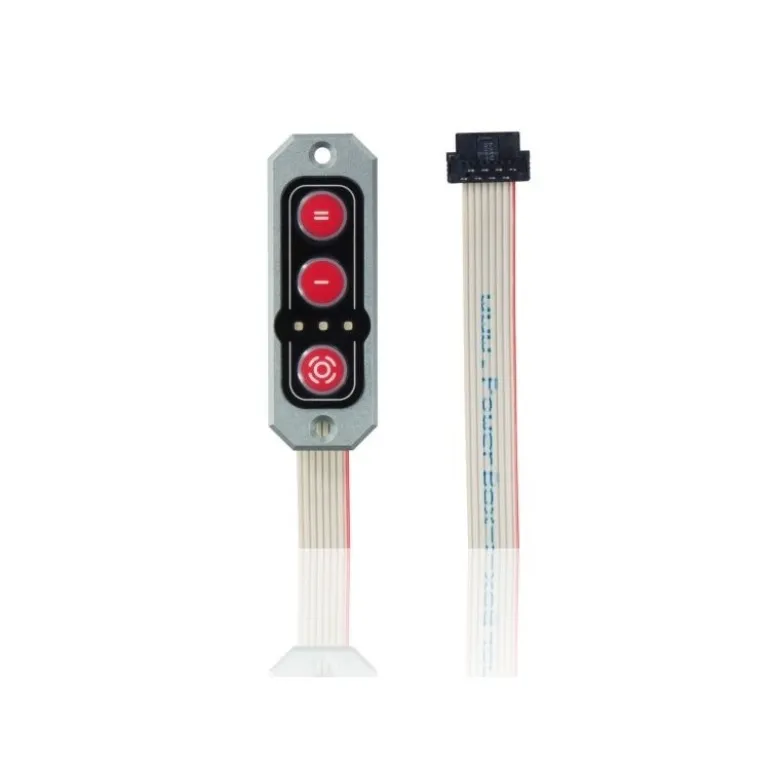

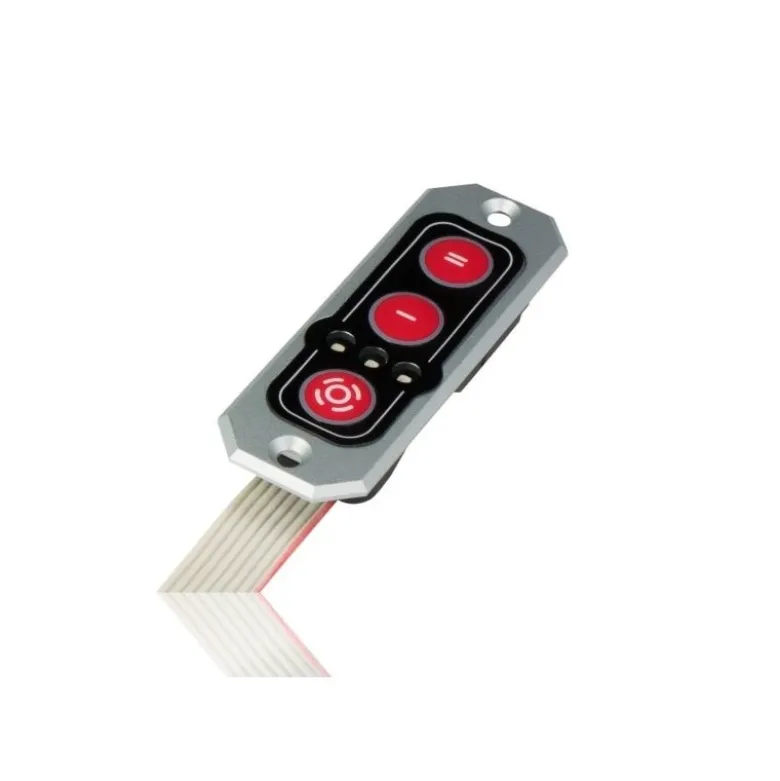

Commutateur de capteur
2 câbles patch
4 œillets en caoutchouc et manchons en laiton
8 vis de fixation
Mode d’emploi en allemand et anglais
