Program Card KAVAN ESC

Carte de programmation pour ESC de la série KAVAN R (également compatible avec les contrôleurs RAY G2). Tension d’entrée 4,8-6V.

La carte de programmation pour les ESC de vol KAVAN R (également compatible avec les ESC RAY G2) est utilisée pour une programmation facile et rapide des ESC – à la maison « sur le bureau » ainsi que sur le terrain d’aviation. L’ESC est connecté via un câble de servo, la prise est située sur le dessus de la carte. L’alimentation de la carte est assurée par le stabilisateur BEC de l’ESC KAVAN R.

AVERTISSEMENT : La carte de programmation KAVAN R LED ne peut pas être utilisée pour programmer les ESC RAY de première génération et la carte de programmation RAY de première génération ne peut pas être utilisée pour programmer les ESC KAVAN R. Les ESC KAVAN R peuvent être programmés à l’aide de la carte de programmation RAY.

Les ESC KAVAN R peuvent être programmés dans le modèle avec l’hélice montée – pour des raisons de sécurité, nous recommandons cependant d’enlever l’hélice lors de la programmation – ceci évitera un accident possible en cas d’omission ou d’erreur de l’opérateur.

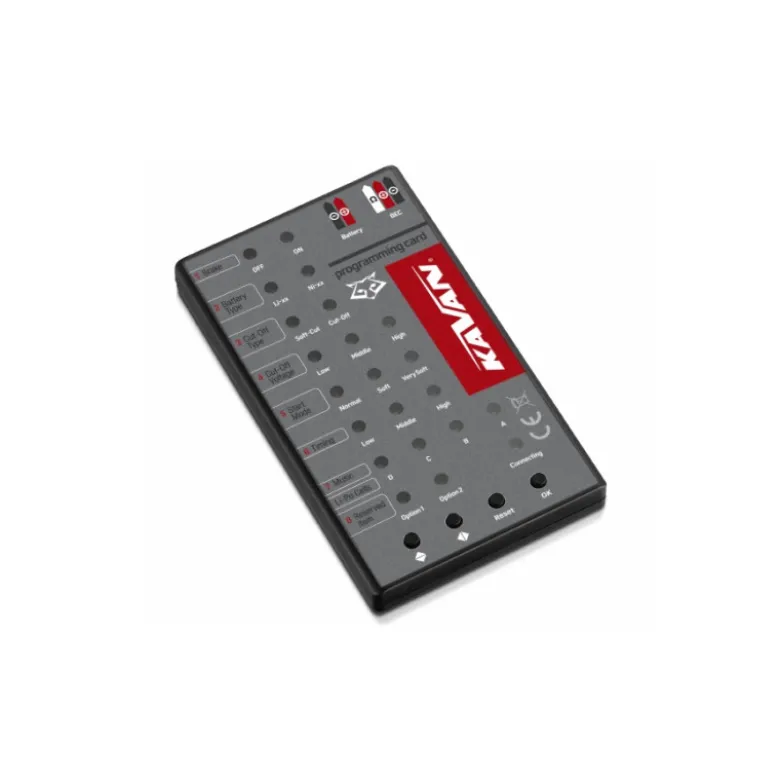

Les quatre boutons situés au bas de la carte sont utilisés pour la programmation. Ils permettent de sélectionner les fonctions de programmation à régler et de régler leur valeur indiquée par la LED correspondante. Le bouton « OK » confirme la modification et l’envoie au CES, le bouton « Reset » permet d’effacer tous les réglages et de ramener toutes les valeurs aux réglages d’usine par défaut. L’état de la communication avec l’ESC est indiqué par la LED « Connecting ».

Programmation : Déconnectez le câble du servo de l’ESC du récepteur et branchez-le dans la prise située dans le coin supérieur droit de la carte et marquée « BEC ». Connectez l’accu de propulsion à l’ESC ; les LED de la carte s’allument pour vous indiquer les valeurs de consigne actuelles de chaque fonction – et vous êtes prêt à les régler !

La liste des fonctions et des valeurs réglables est indiquée sur l’étiquette de la carte, une description détaillée des fonctions est donnée dans les manuels fournis avec les ESC KAVAN R.

Tension d’alimentation [V] : 4.8 – 6 ; Longueur [mm] : 92 ; Largeur [mm] : 52 ; Hauteur [mm] : 6 ; Poids [g] : 26
