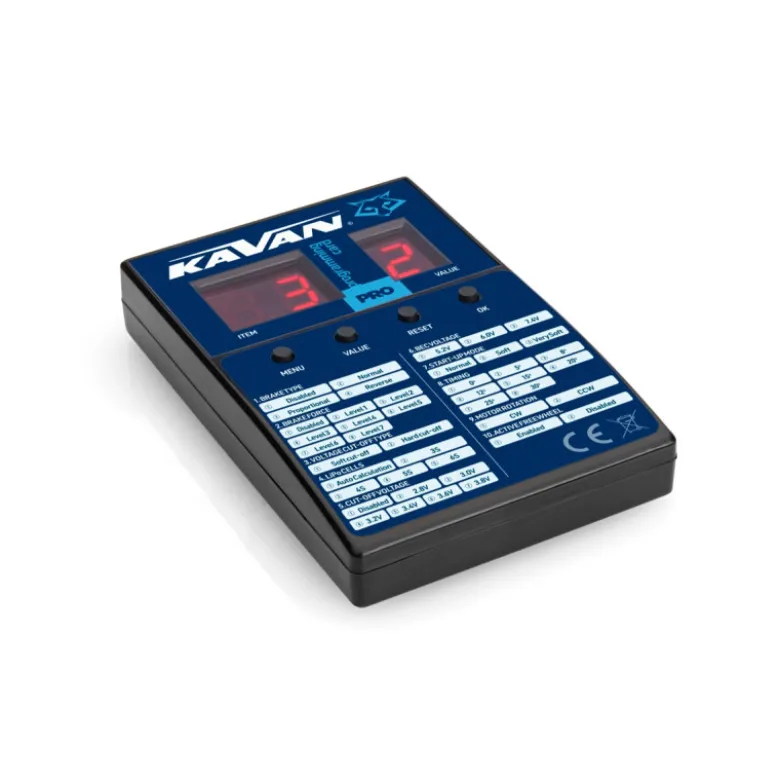

Program card KAVAN PRO

Carte de programmation avec affichage LED pour les ESC de la série KAVAN PRO (également compatible avec les contrôleurs FOXY G2).

La carte de programmation LED pour les ESC de la série KAVAN PRO (également compatible avec les ESC FOXY G2) pour avions est utilisée pour une programmation facile et rapide des ESC – à la maison « sur la table » ainsi qu’à l’aéroport. L’ESC est connecté via un câble de servo, la prise est située sur le dessus de la boîte. L’alimentation de la carte est fournie par le stabilisateur BEC de l’ESC KAVAN PRO ou par un accu de réception NiCd/NiMH 4-5 cellules ou 2S LiPo/LiFe connecté au boîtier (dans le cas de l’ESC OPTO). La programmation se fait avec le moteur et l’accu de propulsion connectés (également dans le cas des ESC OPTO).

ATTENTION : La carte de programmation KAVAN PRO LED ne peut pas être utilisée pour programmer les ESC FOXY de première génération et la carte de programmation FOXY de première génération ne peut pas être utilisée pour programmer les ESC KAVAN PRO.

Les ESC air KAVAN PRO peuvent être programmés dans un modèle avec une hélice montée – pour des raisons de sécurité, nous recommandons cependant d’enlever l’hélice lors de la programmation – cela évitera un éventuel accident en cas d’omission ou d’erreur de l’opérateur. De même, il faut programmer les ESC des voitures et des bateaux en toute sécurité sur un support, avec les roues ou l’hélice en l’air ou avec le pignon ou l’accouplement de l’arbre d’hélice enlevé.

Quatre boutons sur la face avant de la carte sont utilisés pour la programmation. Ils permettent de sélectionner les fonctions du programme (« ITEM ») à régler et de régler leur valeur (« VALUE »). La touche « OK » confirme la modification et l’envoie à l’ESC, la touche « RESET » permet d’effacer tous les réglages et de ramener toutes les valeurs aux réglages d’usine par défaut. Le numéro de la fonction du programme est affiché à gauche sur l’écran LED à deux chiffres (« ITEM »), la valeur de la fonction est affichée à droite sur l’écran LED à un chiffre (« VALUE »).

La méthode de connexion de l’ESC à la carte de programmation LED dépend du type d’ESC – elle varie selon qu’il s’agit d’un ESC BEC avec un stabilisateur d’alimentation ou d’un ESC OPTO. Lors du câblage, suivez exactement les instructions fournies avec la carte et votre ESC.

Une liste des fonctions et des valeurs réglables est fournie sur l’étiquette de la carte ; une description détaillée des fonctions est fournie dans les manuels fournis avec les ESC FOXY G2.

Le kit de carte de programmation comprend : Carte de programmation KAVAN PRO LED, câble de programmation à trois fils, instructions.

Tension d’alimentation [V] : 4.8 – 8.4 ; Longueur [mm] : 88 ; Largeur [mm] : 58 ; Hauteur [mm] : 14 ; Poids [g] : 40
