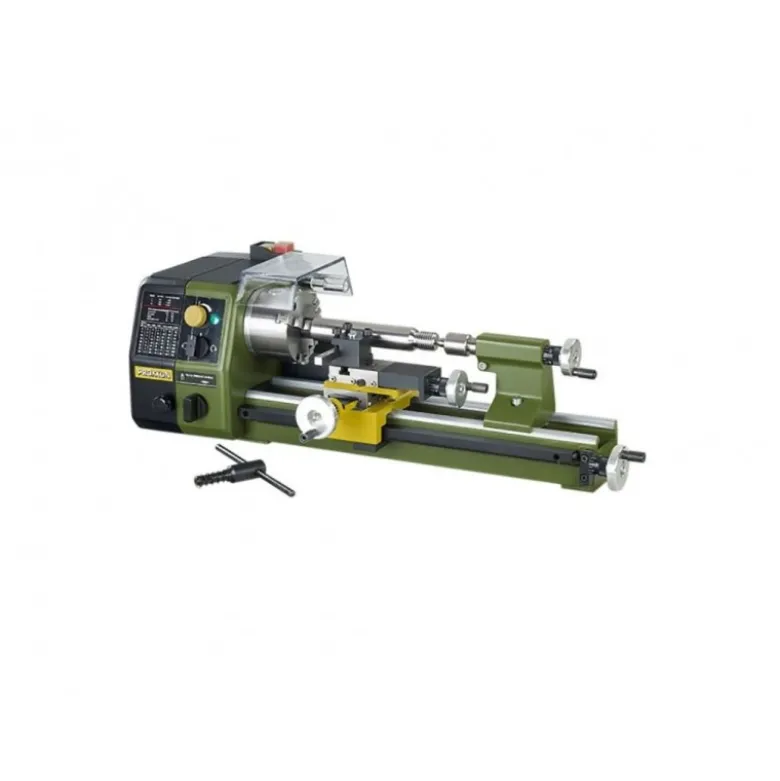

Proxxon PD 250/E – Tour de précision entrepointe 250 mm

Tour de précision PD 250/E ProxxonPour le tournage plan, tournage longitudinal et conique, filetage. Pour l’usinage de l’acier, le laiton, l’aluminium et le plastique. Bride de fixation pour le montage du dispositif de forage et de fraisage PF 230.Nous consulter pour les options et accessoires.

Caractéristiques

Entre-pointes 250 mm. Hauteur des pointes 70 mm. Hauteur au dessus du support 43 mm.

Banc de la machine: En fonte avec guide prismatique. Pour un fonctionnement sans vibration, même à des charges élevées. Dispositif à l’arrière pour le montage de la fraiseuse PF 230. Vis-mère couverte.

Arbre: En fonte d’aluminium coulé sous pression. Précision guidée de la broche principal (concentricité sans mandrin 1/100 mm) avec 10,5 mm d’ouverture. Côté mandrin 70 mm creux foré à 14 mm. Avec ajustement CM 2. Commutant pour sélecteur d’avance automatique au choix 0,05 ou 0,1 mm/tr.

Poupée: En fonte d’aluminium coulé sous pression. Pinole Ø 20 mm, extensible jusqu’à 30 mm. Avec échelle millimétrique, ajustement CM 1 et pointe tournante.

Support: Banc en fonte de zinc coulé sous pression. Chariot transversal et petit chariot en acier (Course de 60 ou 45 mm). Porte-outil tournant pour acier de tournage taille 8 x 8 mm.

Entraînement: Moteur silencieux DC spécial avec une transmission par courroie à 3 vitesses pour 300 – 900 et 3.000 tr/min. Avec contrôle supplémentaire de la vitesse (électronique à onde pleine), en fonction de la
transmission par courroie sur 100 – 300 ou 1.000 tr/min réglable en continu. Rotation à droite et à gauche. Relais commutateur avec fonction d’arrêt d’urgence et protection de redémarrage.

Mandrin: 3 mors de qualité selon DIN 8386 classe 1 (tolérance concentricité 0,04 mm). Plage de serrage à mâchoires réversibles 2 – 75 mm. Avec protection de mandrin et arrêt de sécurité.

Manivelles: Fabriqué en aluminium, avec bague d’échelle réglable (1 bar = 0,05 mm, 1 tour = 1 mm).

Equipement de filetage: Avec manivelle de changement pour filetage gauche et droite avec graduations principales (pas de 0,5 – 0,625 – 0,7 – 0,75 – 0,8 – 1 – 1,25 – 1,5).

Autres données techniques:
230 V. 50/60 Hz. Dimensions 560 x 270 x 170 mm. Poids env. 12 kg.
