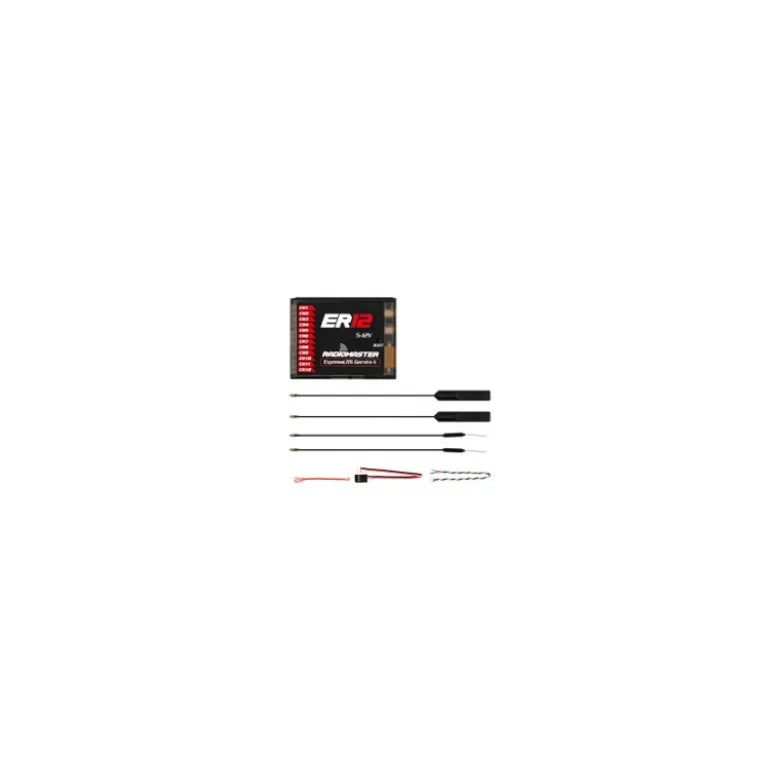

Récepteur ER12 PWM – Dual-Band GEMINI et GEMINI-X Receiver

Points forts

1. Système RF Gemini-X double bande
   Fonctionnement simultané sur les bandes 2,4 GHz et Sub-G 900 MHz.
2. 12 sorties PWM et interfaces série
   Douze sorties PWM complètes, accompagnées d’un port UART bidirectionnel dédié et d’interfaces série permettant l’intégration de périphériques et l’évolution du système.

3. Entrée d’alimentation dédiée XT30
   Assure une alimentation stable capable de fournir un courant élevé aux installations comprenant de nombreux servos ou aux avions de grande taille.

   Attention : lorsque le récepteur et les servos sont alimentés par la prise XT30, le fil 5 V/BEC du variateur doit impérativement être déconnecté afin d’éviter tout retour de courant et tout risque de détérioration.

4. Amplification des signaux PWM
   Les sorties PWM amplifiées préservent la qualité du signal avec de longs câbles de servos ou des rallonges. Elles améliorent également la compatibilité avec les servos puissants à couple élevé et contribuent à fiabiliser la transmission des commandes dans l’ensemble du modèle.
5. Télémétrie indépendante de plusieurs sources d’alimentation
   Surveillance simultanée de trois tensions grâce à des canaux ADC dédiés :
6. Tension externe EXT-V : jusqu’à 70 V
7. Tension d’alimentation du récepteur V-PWM : jusqu’à 12 V
8. Tension d’entrée XT30 : jusqu’à 12 V
